12,00€ – 20,00€ IVA incl.

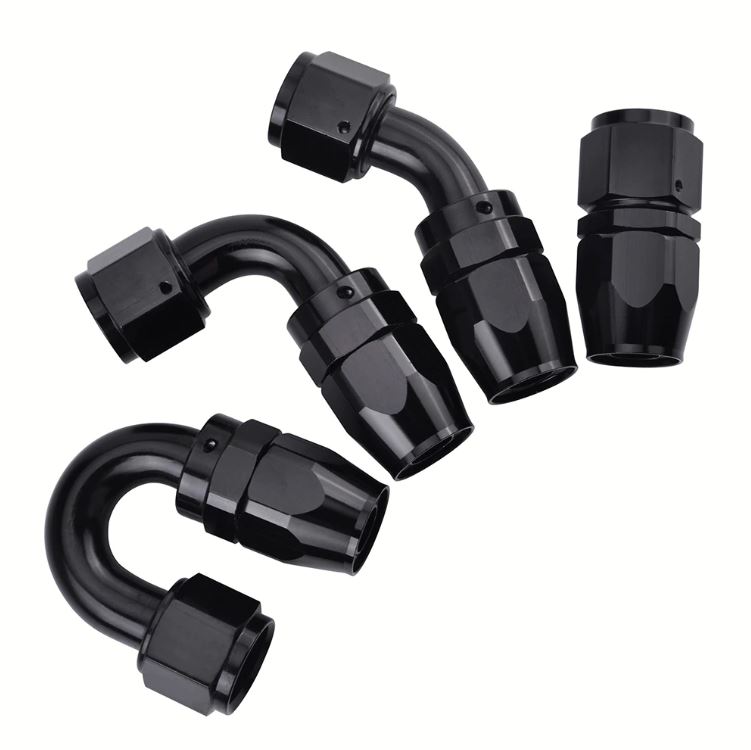

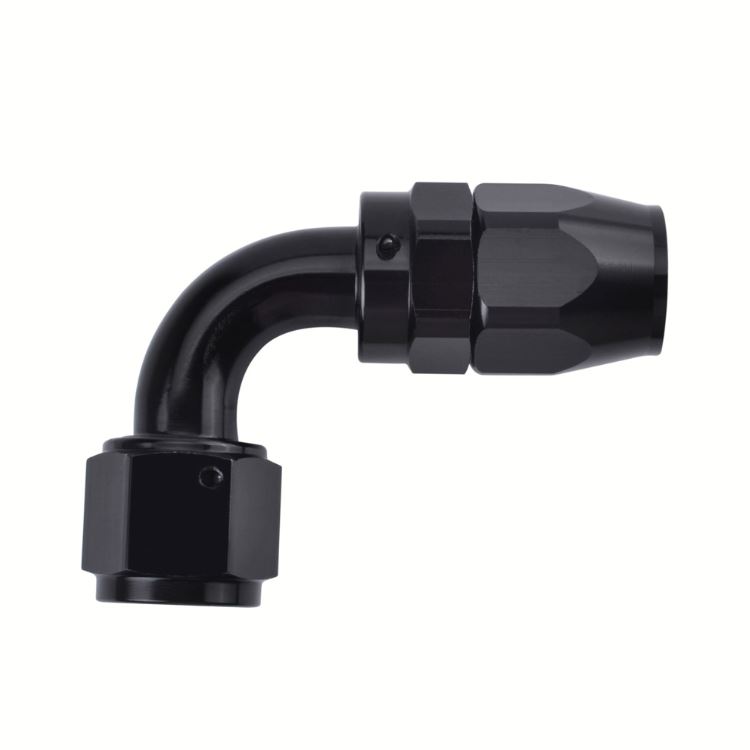

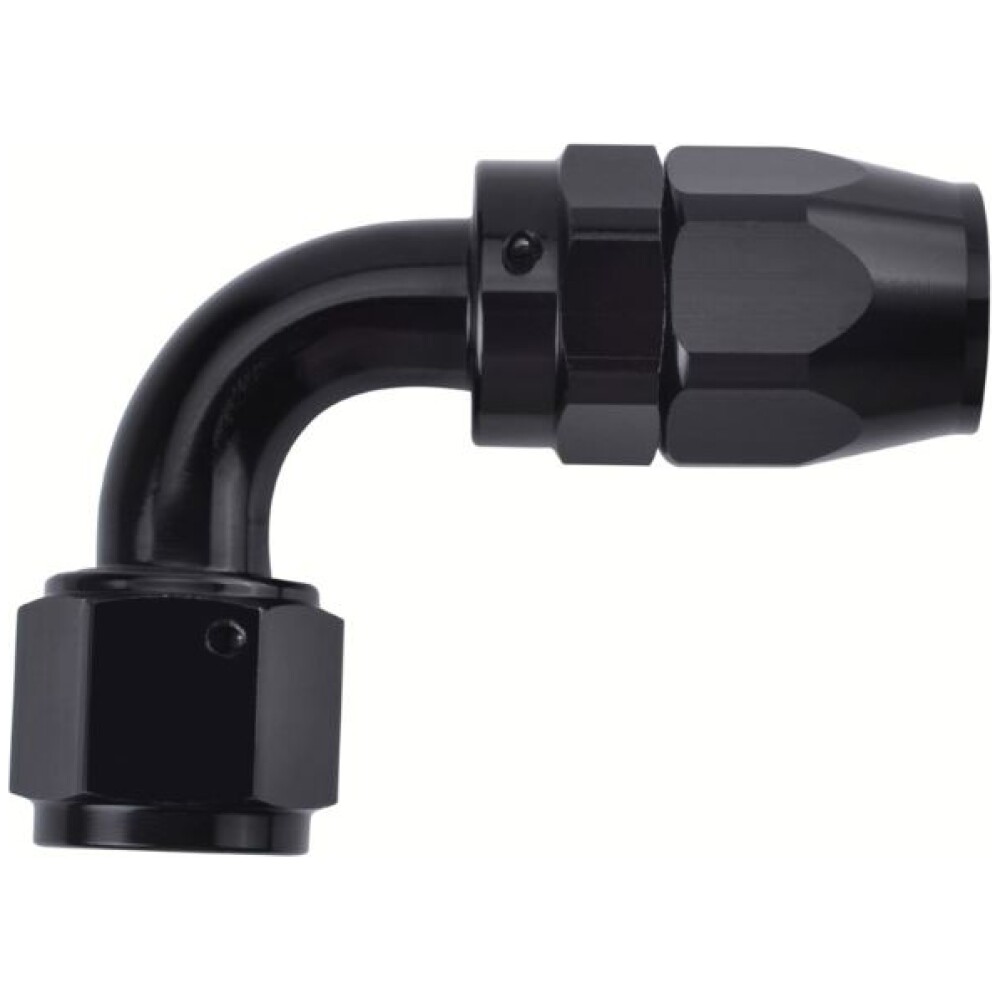

- Raccordi in alluminio anodizzato nero
- Uso universale, ad esempio per costruzione con tubi di sistemi recupero vapori olio e molto altro.
- Disponibili in AN6/8/10
- Su ogni raccordo è marchiata la misura
Che dimensioni hanno i connettori DASH?
Nella seguente tabella indichiamo le dimensioni delle filettature e i corrispondenti diametri interni delle tubazioni di collegamento.
Con le tubazioni sono permesse tolleranze minime. Per la mandata d’olio consigliamo-4AN con tubi 6mm e per il ritorno olio almeno -10AN con tubo diametro interno 16mm. Per i catch tank recupero vapori olio consigliamo Dash 10.
| Dash (AN) 2 3 4 5 6 8 10 12 16 20 24 28 32 |
Filettatura (inch) 5/16×24 3/8×24 7/16×20 1/2×20 9/16×18 3/4×16 7/8×14 1-1/16×12 1-5/16 1-5/8×12 1-7/8×12 2-1/4×12 2-1/2×12 |
Filettatura esterna inch/mm 0,3125 / 7,94 0,3750 / 9,50 0,4375 / 11,11 0,5000 / 12,70 0,5625 / 14,29 0,7500 / 19,05 0,8750 / 22,22 1,0625 / 26,99 1,3125 / 33,34 1,3125 / 33,34 1,8750 / 47,63 2,5000 / 63,50 2,5000 / 63,50 |
Filettatura interna inch/mm 0,2614 / 6,64 0,3299 / 8,38 0,3762 / 9,56 0,4387 / 11,14 0,4943 / 12,56 0,6733 / 17,10 0,7874 / 20,00 0,9603 / 24,39 1,2103 / 30,74 1,2103 / 30,74 1,7728 / 45,03 2,1489 / 54,58 2,3978 / 60,90 |
Diametro interno tubo 3,2mm 4,8mm 6,4mm 7,9mm 9,5mm 12,7mm 15,9mm 19,1mm 25,4mm 31,8mm 38,1mm 44,5mm 50,8mm |
| Marca | Modello | Allestimento | Motore |
|---|---|---|---|
| Universale |
Non ci sono informazioni aggiuntive per questo prodotto.
